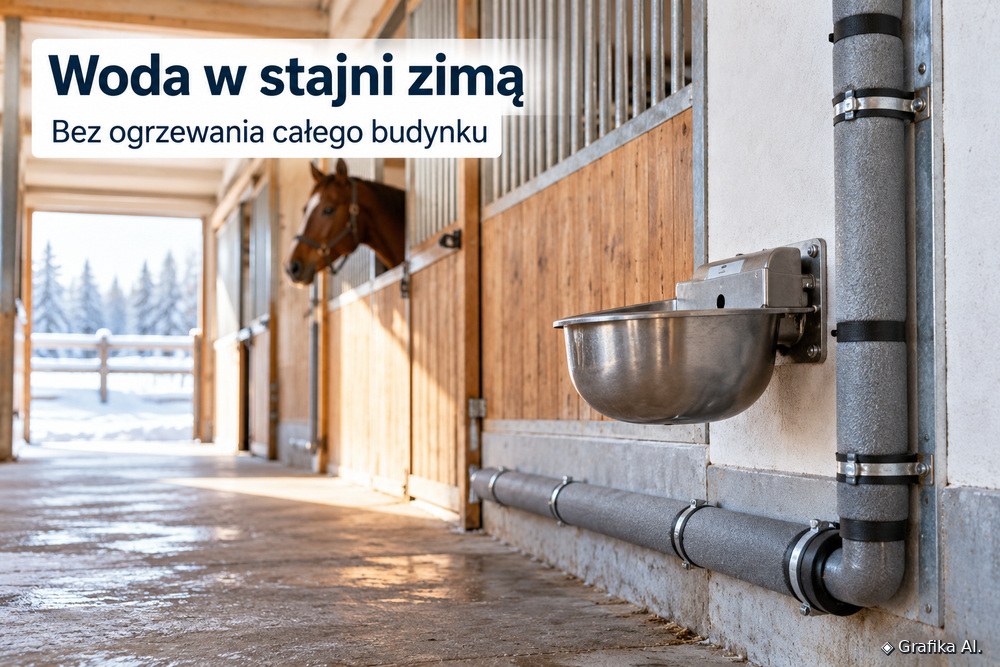

Jak zabezpieczyć instalację wodną w stajni przed zamarzaniem bez ogrzewania całego budynku

Zamarznięty zawór poidła potrafi odciąć koniowi dostęp do wody, mimo że cała instalacja doprowadzająca działa prawidłowo. W nieogrzewanej stajni problemem często jest krótki odcinek rury wychodzącej z posadzki, metalowa złączka albo mechanizm poidła wystawiony na zimne powietrze. Ogrzewanie całego budynku nie jest konieczne. Trzeba jednak zabezpieczyć te elementy instalacji, w których woda rzeczywiście może zamarznąć.

Stawka jest większa niż koszt pękniętej rury. Dorosły koń o masie około 450 kg potrzebuje zwykle co najmniej 38–45 litrów wody na dobę, a zapotrzebowanie rośnie między innymi przy wysiłku i karmieniu suchą paszą. Niedostateczne pobieranie wody zwiększa ryzyko odwodnienia oraz kolki zatkaniowej. Dlatego zimowe zabezpieczenie instalacji powinno obejmować nie tylko rury, ale również poidła, sposób kontroli ich działania i awaryjne pojenie.

Rury pod ziemią, piony i poidła – każde miejsce wymaga innej ochrony

Pierwszym zadaniem jest ustalenie, którędy woda dociera do koni i gdzie instalacja traci najwięcej ciepła. Rura zakopana w gruncie, pion wychodzący z posadzki i odsłonięty zawór poidła pracują w zupełnie innych warunkach. Zakładanie na wszystkie identycznej otuliny nie rozwiązuje problemu.

W praktyce instalację należy podzielić na trzy strefy:

• Przewody prowadzone w gruncie. Podstawową ochroną jest ułożenie ich poniżej miejscowej głębokości przemarzania. Nie istnieje jedna bezpieczna głębokość dla całej Polski. Zależy ona od lokalnych warunków gruntowych i klimatycznych, dlatego trzeba sprawdzić dokumentację instalacji oraz wymagania właściwe dla danej lokalizacji. Szczególnej uwagi wymagają wejścia przewodów do budynku, przejścia przez fundament i fragmenty pod odśnieżanymi nawierzchniami.
• Piony i odcinki nad posadzką. To miejsca szczególnie narażone na wychłodzenie przez zimne powietrze, przeciągi oraz kontakt z wychłodzoną konstrukcją. Potrzebują prawidłowej izolacji, a gdy mają pozostawać napełnione wodą podczas mrozów – często również miejscowego ogrzewania.
• Odsłonięte zawory, złączki i poidła. Metalowy mechanizm może zamarznąć, chociaż rura doprowadzająca wodę pozostaje drożna. Trzeba więc zabezpieczyć nie tylko przewód, ale też sam punkt poboru. Przy poidłach całorocznych oznacza to zwykle zastosowanie odpowiedniego modelu ogrzewanego.

Przykład hipotetyczny: do stajni prowadzi 20-metrowy przewód PE ułożony poniżej lokalnej strefy przemarzania. Ostatnie 80 cm rury biegnie pionowo przy nieogrzewanych drzwiach, a na końcu znajduje się metalowy zawór. Po kilku mroźnych nocach woda przestaje wypływać. Rozkopywanie całego przyłącza byłoby w tej sytuacji nietrafioną pierwszą decyzją. Najpierw należy sprawdzić pion oraz zawór i ustalić, czy to tam powstał korek lodowy.

Jeżeli punkt poboru służy do codziennego pojenia, rozwiązaniem jest ochrona termiczna całego odsłoniętego fragmentu wraz z armaturą. Jeżeli natomiast kran służy wyłącznie do mycia sprzętu i zimą nie jest potrzebny, rozsądniej wykonać oddzielne odcięcie i możliwość całkowitego opróżnienia tej gałęzi.

Nie wolno mylić izolacji z ogrzewaniem. Otulina z pianki elastomerowej lub innego odpowiedniego materiału ogranicza wymianę ciepła z otoczeniem, ale sama go nie wytwarza. W rurze z nieruchomą wodą, znajdującej się przez dłuższy czas w temperaturze ujemnej, izolacja jedynie opóźnia zamarzanie.

Grubość izolacji trzeba ustalić na podstawie średnicy i materiału rury, temperatury otoczenia oraz ewentualnej mocy ogrzewania. Nie ma sensu podawać jednej grubości otuliny jako gwarancji ochrony każdej stajni. Równie istotne są szczelność osłony, zabezpieczenie przed zawilgoceniem i ciągłość izolacji na kolankach, trójnikach i zaworach. Pozostawiona bez ochrony metalowa złączka może stać się najsłabszym punktem całego układu.

Przewody grzejne i ogrzewane poidła – jak dobrać moc bez niepotrzebnych kosztów?

Gdy instalacja musi działać przez całą zimę, a jej odsłoniętych odcinków nie można opróżnić, najrozsądniejszym kierunkiem jest lokalne ogrzewanie rur i poideł. Nie trzeba podnosić temperatury powietrza w całej stajni. Ciepło powinno trafiać bezpośrednio do elementów zagrożonych zamarznięciem.

Jednym z rozwiązań są samoregulujące przewody grzejne. Ich element grzejny zmienia opór elektryczny pod wpływem temperatury, dzięki czemu moc wydzielana na chłodniejszym odcinku jest większa niż na cieplejszym. Nie oznacza to jednak automatycznego wyłączenia poboru energii ani gwarancji ochrony przy dowolnym mrozie.

Różnice pomiędzy urządzeniami są istotne. Przykładowo producent Danfoss podaje dla systemów DEVI Pipeguard 10 moc nominalną 10 W/m przy temperaturze 10°C, a dla Pipeguard 25 – 25 W/m przy tej samej temperaturze. Nie są to uniwersalne zalecenia dla rur w stajniach. Wybór zależy od obliczonych strat ciepła, średnicy przewodu, grubości izolacji, najniższej przewidywanej temperatury oraz dopuszczalnych warunków pracy konkretnego kabla.

Przy planowaniu instalacji grzejnej trzeba dopilnować kilku szczegółów:

• Materiał rury. Przewód musi być dopuszczony do montażu na danym tworzywie lub metalu. Dla przewodów DEVI układanych na rurach z tworzyw sztucznych producent przewiduje zastosowanie taśmy aluminiowej poprawiającej przekazywanie ciepła. Nie można zakładać, że dowolny kabel nadaje się do każdej rury PE lub PP.
• Termostat i czujnik. Termostat zgodny z wybranym systemem pozwala ograniczać pracę ogrzewania do warunków wymagających zabezpieczenia. Czujnik musi mierzyć temperaturę w miejscu przewidzianym przez producenta, a nie przypadkowo temperaturę samego gorącego kabla.
• Ochrona elektryczna. Dokumentacja DEVI wymaga prawidłowego uziemienia ekranu i zastosowania wyłącznika różnicowoprądowego, rekomendując zabezpieczenie 30 mA. Ostateczny dobór zabezpieczeń, obwodu i sposobu podłączenia należy do elektryka z odpowiednimi kwalifikacjami.
• Ochrona mechaniczna. Przewody zasilające, elementy grzejne i połączenia muszą pozostawać poza zasięgiem końskich zębów i kopyt. Stosuje się do tego przeznaczone do takich warunków osłony i zabezpieczenia, które nie utrudniają późniejszego przeglądu.
• Kontakt z wodą pitną. Kabel montowany wewnątrz rury wymaga wyraźnego dopuszczenia producenta do takiego zastosowania i odpowiedniego szczelnego przepustu. Typowego kabla przeznaczonego do montażu zewnętrznego nie wolno po prostu wsuwać do przewodu z wodą.

Osobnego wyboru wymaga poidło. Dobrym przykładem konkretnego urządzenia jest SUEVIA Mod. 46-VA¾”, wyposażone w grzałkę o mocy 80 W przy napięciu 24 V. Producent deklaruje ochronę wody w misie przed zamarzaniem do około -15°C. Po zastosowaniu dodatkowego ogrzewania zaworu 24 V, 5 W deklarowany zakres ochrony sięga -35°C, przy spełnieniu warunków montażu i eksploatacji.

Istotny szczegół: sama ogrzewana misa nie zabezpiecza rury doprowadzającej. Dla tego modelu producent przewiduje osobne przewody zabezpieczające dopływ, między innymi wariant 24 V, 20 W o długości 2 m. Niezbędny jest też właściwie dobrany transformator 230/24 V. Bez uwzględnienia tych elementów można zamontować sprawne poidło, do którego zimą nie dopływa woda.

Dla pokazania skali zużycia energii: grzałka o mocy 80 W pracująca nieprzerwanie przez 24 godziny pobrałaby 1,92 kWh. To obliczenie dla ciągłej pracy z pełną mocą, nie prognoza rzeczywistego zużycia. Termostat może skrócić czas zasilania, natomiast przewody doprowadzające i straty transformatora zwiększają pobór całego zestawu.

Ogrzewane poidła mają również niedogodności. Trzeba czyścić mechanizmy zaworowe, kontrolować osady i regularnie sprawdzać przepływ. Dotknięcie ciepłej obudowy nie wystarczy do oceny działania – należy uruchomić zawór i upewnić się, że woda rzeczywiście wypływa.

Nie należy wykonywać samodzielnych połączeń pod napięciem ani naprawiać uszkodzonych przewodów grzejnych prowizorycznymi złączkami. Instalację elektryczną powinien wykonać i sprawdzić uprawniony elektryk, a hydrauliczne podłączenie oraz szczelność układu – instalator. Kurz, słoma, siano i wilgoć sprawiają, że konsekwencje uszkodzenia instalacji mogą być poważniejsze niż sama przerwa w dostawie wody.

Opróżnianie instalacji, hydranty mrozoodporne i plan działania podczas awarii

Nie każda rura musi pozostawać napełniona wodą przez całą zimę. W nieogrzewanej stajni możliwość pełnego opróżnienia nieużywanych odcinków jest często bardziej niezawodna niż dokładanie kolejnych elementów grzejnych.

Takie rozwiązanie ma sens dla sezonowych kranów, przewodów do mycia padoków czy instalacji obsługującej pomieszczenia niewykorzystywane zimą. Nie nadaje się natomiast jako podstawowy sposób ochrony czynnych poideł automatycznych, które muszą pozostawać dostępne dla koni.

Instalator powinien zaplanować oddzielne zawory odcinające, odpowiednie spadki oraz punkty spustowe w najniższych miejscach układu. Trzeba też umożliwić dopływ powietrza podczas opróżniania. Samo zakręcenie zaworu głównego nie usuwa wody z rury. W kolankach, przewodach ułożonych bez spadku, zaworach zwrotnych i elastycznych wężach mogą pozostawać kieszenie wody, które po zamarznięciu uszkodzą armaturę.

Do zewnętrznych punktów poboru można zastosować hydrant mrozoodporny. Przykładowo Woodford Y34 odcina dopływ poniżej miejscowej strefy przemarzania, a po zamknięciu odprowadza wodę z pionowego przewodu przez otwór spustowy. Producent wymaga prawidłowego drenażu. W gruncie nasyconym wodą odpływ może przestać działać, więc również hydrant reklamowany jako mrozoodporny może zamarznąć.

Jeżeli hydrant znajduje się wewnątrz budynku, w dokumentacji Y34 przewidziano wykonanie odpływu do odpowiednio przygotowanego miejsca poza obiektem. Pozostawienie podłączonego węża albo osprzętu blokującego opróżnianie również może uniemożliwić działanie ochrony.

Nie wolno przy tym pomijać ochrony wody przed wtórnym zanieczyszczeniem. Otwór spustowy w gruncie, zwłaszcza w pobliżu obornika i zanieczyszczonych ścieków, wymaga szczególnej oceny. Instalator powinien dobrać sposób odwodnienia oraz zabezpieczenia przed przepływem zwrotnym zgodnie z wymaganiami dla konkretnej instalacji, w tym zasadami PN-EN 1717. Samo zamontowanie hydrantu nie rozwiązuje tego zagadnienia.

Innym pomysłem spotykanym przy zabezpieczaniu instalacji jest utrzymywanie przepływu lub cyrkulacji wody. Przepływ może opóźniać wychładzanie, ale nie jest automatyczną ochroną przed zamarzaniem. Jeżeli pompa przestanie działać, zabraknie prądu albo temperatura wody spadnie zbyt nisko, układ nadal może zamarznąć. Cyrkulacja wymaga obliczenia strat ciepła, odpowiedniego zaprojektowania powrotu i przewidzenia awarii. W niewielkiej stajni dodatkowa pompa i armatura mogą oznaczać więcej miejsc wymagających obsługi niż prosty system miejscowego ogrzewania.

Podobnie pozostawienie odkręconego kranu na niewielki strumień wody nie daje gwarancji bezpieczeństwa. Generuje zużycie wody, a przy odpływie na zewnątrz może doprowadzić do powstania niebezpiecznego oblodzenia.

W stajni użytkowanej codziennie powinien funkcjonować prosty system kontroli:

• Pomiar temperatury przy najbardziej wychłodzonych pionach i w punktach narażonych na mróz, najlepiej z rejestracją wartości minimalnych oraz alarmem.
• Kontrola przepływu przez rzeczywiste uruchomienie poideł; czujnik przepływu lub wodomierz z monitoringiem może dodatkowo wykrywać nietypowy pobór i przecieki.
• Kontrola poranna i wieczorna, a podczas silnych mrozów również nocna. Sam odczyt temperatury powietrza nie potwierdza drożności zaworu.
• Procedura na brak zasilania obejmująca dostęp do czystej, niezamarzniętej wody, sprawnych wiader i możliwości jej dostarczenia do wszystkich koni.
• Kontrola po odmarznięciu: oględziny połączeń, zaworów i poideł, obserwacja wodomierza po zamknięciu punktów poboru oraz sprawdzenie szczelności przez instalatora, jeżeli istnieje podejrzenie uszkodzenia.

Przykład hipotetyczny: stajnia utrzymuje sześć koni o masie około 450 kg. Przy założeniu 45 litrów na konia trzeba zaplanować dostarczenie około 270 litrów czystej wody na dobę. To punkt wyjścia do obliczenia zapasu na awarię, nie sztywny limit spożycia. Przy większym zapotrzebowaniu zwierząt i stratach podczas pojenia rezerwa musi być większa.

Woda awaryjna powinna znajdować się w czystych zbiornikach przechowywanych w miejscu, w którym nie zamarznie, albo być dostarczana z niezamarzającego źródła. Śnieg i lód nie mogą zastępować normalnego pojenia. Nie wolno też dodawać do wody pitnej soli, alkoholu ani glikolu w celu obniżenia temperatury zamarzania. To nie jest bezpieczna metoda zabezpieczania instalacji dla koni.

Równie niebezpieczne jest rozmrażanie przewodów otwartym ogniem, opalarką lub prowizoryczną lampą grzewczą ustawioną przy sianie. W przypadku zamarznięcia należy zabezpieczyć dopływ, odsunąć zwierzęta od miejsca naprawy i zlecić bezpieczne odmrożenie instalatorowi. Po przywróceniu przepływu konieczne jest sprawdzenie, czy rozszerzający się lód nie uszkodził rury, złączki lub zaworu.

Stan zimowego zabezpieczenia jest również rozsądnym kryterium przy wyborze pensjonatu dla konia. Właściciel obiektu powinien umieć wskazać, które poidła są ogrzewane, jak zabezpieczono doprowadzenie wody, gdzie znajdują się zawory odcinające oraz co dzieje się w przypadku dłuższej awarii prądu. Sama informacja, że stajnia ma automatyczne poidła, niewiele mówi o ich niezawodności zimą.

FAQ – najczęstsze pytania o zabezpieczenie wody w stajni zimą

Czy sama otulina wystarczy, żeby rura nie zamarzła?
Nie, jeżeli przewód z wodą pozostaje przez dłuższy czas w temperaturze ujemnej. Otulina ogranicza straty ciepła, ale go nie wytwarza. W miejscach stale narażonych na mróz potrzebne jest odpowiednie ogrzewanie albo możliwość całkowitego opróżnienia instalacji.

Czy przewód samoregulujący wymaga termostatu?
Zależy to od konkretnego systemu i instrukcji producenta. Samoregulacja zmienia moc grzewczą w zależności od temperatury, ale nie jest równoznaczna z całkowitym odłączeniem zasilania. Zgodny z urządzeniem termostat może ograniczyć niepotrzebne zużycie energii.

Czy ogrzewane poidło zabezpiecza również rurę doprowadzającą wodę?
Nie zawsze. W wielu modelach grzałka chroni przede wszystkim misę, a zawór i przewód doprowadzający wymagają dodatkowych elementów grzewczych. Trzeba sprawdzić instrukcję danego poidła oraz rzeczywistą długość odsłoniętej instalacji.

Czy hydrant mrozoodporny można zostawić z podłączonym wężem?
W przypadku hydrantów opróżniających pion po zamknięciu podłączony wąż może uniemożliwić prawidłowy odpływ wody. Należy go odłączyć zgodnie z instrukcją producenta, a sam hydrant musi mieć odpowiedni drenaż oraz prawidłowo umieszczony mechanizm odcinający.

Co zrobić, gdy instalacja zamarznie i zabraknie wody?
Najpierw zapewnić koniom czystą, niezamarzniętą wodę z rezerwowego źródła. Następnie zabezpieczyć instalację i wezwać instalatora. Nie stosować otwartego ognia ani prowizorycznego ogrzewania elektrycznego. Po odmarznięciu sprawdzić szczelność całego uszkodzonego odcinka.

Od czego zacząć zabezpieczanie stajni przed pierwszym mrozem?
Najpierw przejść trasę doprowadzenia wody od wejścia do budynku do każdego poidła. Sprawdzić odsłonięte piony, zawory i odcinki przy drzwiach. Następnie ustalić, które gałęzie można całkowicie opróżnić, a które wymagają aktywnego ogrzewania. Przed rozpoczęciem zimy wykonać próbę działania poideł, test punktów spustowych i kontrolę zabezpieczeń elektrycznych. Priorytetem powinien być pierwszy niechroniony odcinek z wodą, od którego zależy pojenie koni, a nie kupowanie grzałek do całego budynku.
