Jak sposób mocowania dużych tafli szkła wpływa na bezpieczeństwo i estetykę zabudowy?

Przy dużej tafli szkła problemem rzadko jest samo szkło. Znacznie częściej kłopot zaczyna się na jego krawędzi: w źle dobranym profilu, zbyt słabym podłożu, niewłaściwie rozmieszczonych punktach mocowania albo w miejscu, w którym projektant przewidział efektowną „lewitującą” szybę, ale nie uwzględnił jej masy i ugięcia.

To ma znaczenie już przy typowych realizacjach. Tafla szkła o grubości 10 mm waży około 25 kg/m², 12 mm — około 30 kg/m², a 15 mm — około 37,5 kg/m². Szyba 2000 × 3000 mm ze szkła 12 mm waży więc około 180 kg, zanim doliczymy okucia. Przy takich gabarytach detal mocowania nie jest dodatkiem technicznym. To część konstrukcji, która decyduje jednocześnie o bezpieczeństwie, sztywności, trwałości i wyglądzie całej zabudowy.

Mocowanie w profilach daje przewidywalność, ale profil musi pracować razem z podłożem

Profile aluminiowe lub stalowe są najczęściej wybierane tam, gdzie duża tafla ma być podparta na znacznej części swojej krawędzi. Dotyczy to między innymi balustrad całoszklanych, ścian działowych, witryn, osłon tarasowych i stałych przeszkleń wewnętrznych.

Z punktu widzenia bezpieczeństwa ich największą zaletą jest rozłożenie obciążeń na dłuższym odcinku. Siła nie skupia się wtedy w kilku otworach wywierconych w szkle, lecz jest przekazywana przez system klinów, uszczelek albo wkładek dociskowych na profil, a następnie na konstrukcję budynku.

To jednak działa tylko wtedy, gdy poprawnie zaprojektowane jest również zakotwienie samego profilu.

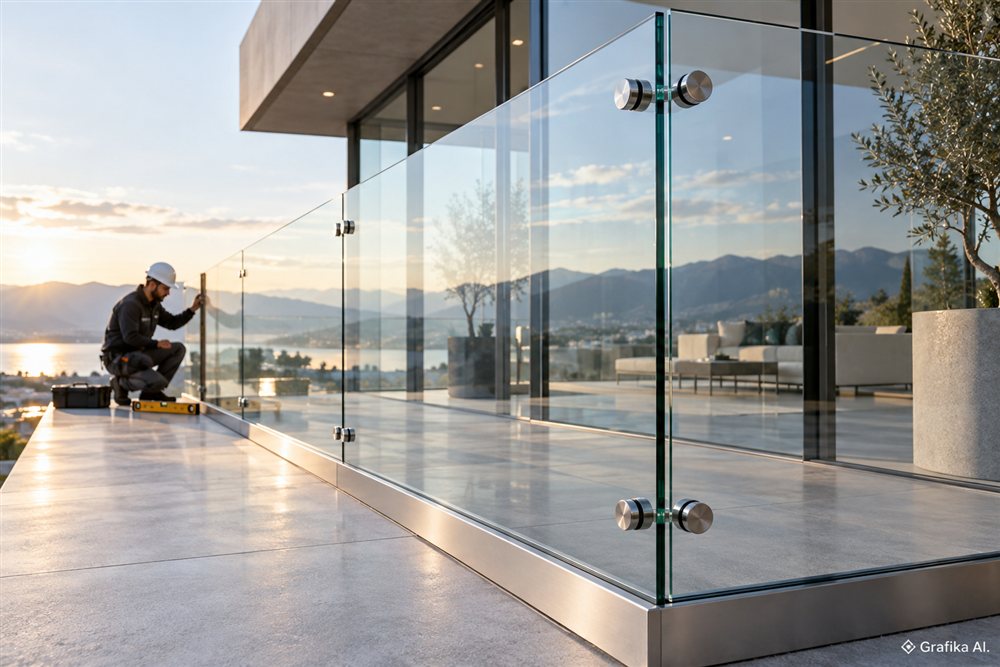

Przykład z praktyki: przy balustradzie całoszklanej mocowanej do czoła stropu nie wystarczy dobrać profilu „do szkła 16,76 mm”. Trzeba sprawdzić między innymi:

• rodzaj i wytrzymałość betonu,
• grubość elementu konstrukcyjnego,
• odległość kotew od krawędzi stropu,
• rozstaw mocowań,
• sposób przenoszenia obciążeń poziomych,
• dopuszczalne ugięcie systemu,
• wymagany rodzaj szkła laminowanego i hartowanego.

Jeżeli profil zostanie przykręcony do cienkiej warstwy jastrychu, bloczka o niewystarczającej wytrzymałości albo elementu, którego nośności nikt wcześniej nie sprawdził, nawet markowy system nie naprawi błędu. Najsłabszym miejscem układu staje się wtedy podłoże, nie szkło.

Profile mają również minus estetyczny: pozostają widoczne. Przy nowoczesnych zabudowach dąży się więc często do schowania profilu w posadzce albo warstwach wykończeniowych. Efekt jest bardzo dobry — tafla wygląda tak, jakby wyrastała bezpośrednio z podłogi — ale wymaga zaplanowania systemu odpowiednio wcześnie.

Jeżeli wykonawca pojawia się dopiero po ułożeniu gresu, wykonaniu hydroizolacji i ogrzewania podłogowego, możliwości montażu gwałtownie maleją. Frezowanie gotowej posadzki może oznaczać ryzyko uszkodzenia przewodów grzewczych albo izolacji przeciwwodnej.

Profil liniowy ma największy sens, gdy:

• szkło jest duże i ciężkie,
• konstrukcja ma przenosić znaczne obciążenia,
• liczy się powtarzalność mocowania,
• profil można zakotwić do elementu konstrukcyjnego,
• projekt pozwala ukryć go jeszcze przed wykonaniem posadzki lub okładzin.

Nie zawsze jest natomiast najlepszym rozwiązaniem w lekkich dekoracyjnych przeszkleniach, gdzie widoczna listwa aluminiowa może zepsuć zamierzony efekt. W takich sytuacjach bardziej dyskretne bywają mocowania punktowe.

Mocowania punktowe wyglądają lekko, ale skupiają naprężenia dokładnie tam, gdzie szkło jest najbardziej wrażliwe

Rotule, uchwyty punktowe i mocowania przelotowe pozwalają niemal całkowicie zrezygnować z ram. To dlatego są popularne w zadaszeniach szklanych, balustradach, daszkach, ściankach i reprezentacyjnych przeszkleniach, w których mechaniczne elementy mają być jak najmniej widoczne.

Estetycznie rozwiązanie jest bardzo efektowne. Konstrukcyjnie — bardziej wymagające.

Otwór wykonany w tafli powoduje zmianę rozkładu naprężeń. Dlatego położenia otworów, ich średnicy oraz odległości od krawędzi nie można dobierać na budowie na zasadzie „tu najlepiej wypada uchwyt”. Muszą być określone przed hartowaniem szkła. Po zahartowaniu tafli nie wolno już normalnie wiercić, frezować ani podcinać.

To rodzi bardzo praktyczną konsekwencję: błąd pomiarowy przy mocowaniach punktowych kosztuje zwykle całą taflę.

Jeżeli otwór zostanie zamówiony o 20–30 mm w złym miejscu, monter nie przesunie go na budowie. Szkło musi zostać wykonane ponownie. Przy dużych formatach oznacza to nie tylko koszt materiału, lecz także ponowny transport, wniesienie oraz oczekiwanie na produkcję.

Mocowanie punktowe wymaga też kontroli siły docisku. Metalowy element nie powinien bezpośrednio i nierównomiernie zaciskać szkła. Stosuje się podkładki, tuleje oraz przekładki z materiałów elastycznych, które rozdzielają szkło od metalu i pomagają równomiernie przekazać obciążenie.

Typowy błąd wygląda niewinnie: jedna rotula zostaje dokręcona mocniej niż pozostałe, ponieważ tafla „trochę odstaje”. W praktyce zamiast skorygować geometrię konstrukcji, monter wymusza pozycję szkła siłą. Powstaje lokalne naprężenie, które może nie spowodować uszkodzenia od razu. Problem ujawni się później — przy zmianie temperatury, uderzeniu albo pracy budynku.

Przy wysokiej ściance prysznicowej sytuacja jest jeszcze prostsza. Szyba o wysokości około 2 m zamocowana tylko w dolnych punktach może być bezpieczna pod względem wytrzymałości szkła, ale nieprzyjemnie pracować podczas użytkowania. Człowiek odruchowo uzna konstrukcję za niestabilną, jeżeli górna krawędź wyraźnie się wychyla. Czasami cienki wspornik stabilizujący u góry poprawia odbiór całej konstrukcji bardziej niż zwiększanie grubości szkła.

Mocowania punktowe sprawdzają się najlepiej, gdy:

• priorytetem jest minimalistyczny wygląd,
• konstrukcja nośna znajduje się dokładnie w zaplanowanym miejscu,
• możliwe jest wykonanie dokładnego pomiaru przed produkcją,
• liczba i układ punktów wynikają z obliczeń lub dokumentacji systemowej,
• można zastosować odpowiednie szkło bezpieczne.

Nie warto wybierać ich wyłącznie dlatego, że „wyglądają lżej”. Im większy format i większe obciążenie, tym bardziej istotne stają się lokalne naprężenia wokół otworów i dokładność montażu.

Klejenie i ukryte mocowania dają najczystszy efekt, ale najmniej wybaczają błędy wykonawcze

Najbardziej minimalistyczna zabudowa to taka, w której użytkownik widzi niemal wyłącznie szkło. Profile są ukryte, łączenia ograniczone, a metalowe uchwyty nie przecinają płaszczyzny tafli.

Taki efekt można uzyskać między innymi przez klejenie konstrukcyjne, osadzanie w ukrytych profilach albo łączenie kilku metod mocowania.

Problem polega na tym, że spoina klejona nie jest po prostu warstwą „mocnego silikonu”.

O jej zachowaniu decydują:

• rodzaj szkła i powłoki,
• materiał konstrukcji nośnej,
• geometria spoiny,
• jej grubość,
• przygotowanie powierzchni,
• kompatybilność chemiczna materiałów,
• temperatura i wilgotność podczas aplikacji,
• czas potrzebny do uzyskania wymaganych parametrów,
• charakter obciążenia: stały, zmienny, ssanie wiatru, parcie czy ciężar własny.

Szczególnie problematyczne bywają powierzchnie malowane, anodowane, foliowane albo pokryte powłokami dekoracyjnymi. Klej może znakomicie trzymać się farby, ale sama farba może znacznie słabiej przylegać do metalu. Wtedy podczas próby nie odrywa się klej — odrywa się cała warstwa wykończeniowa razem z nim.

Dlatego przy większych elementach nie powinno się zakładać kompatybilności materiałów „na oko”. System trzeba dobierać zgodnie z dokumentacją producenta, a przy nietypowych zestawieniach materiałów przeprowadzić zalecane próby przyczepności.

Jest też kwestia serwisowania. Profil skręcany można zwykle zdemontować stosunkowo łatwo. Połączenie klejone często wymaga wycinania spoiny, oczyszczania powierzchni i ponownego przygotowania podłoża. Przy zabudowie wykonywanej nad drogą posadzką, kamieniem naturalnym albo zabudową meblową późniejsza wymiana może być nieproporcjonalnie kłopotliwa.

Dobrym przykładem są wielkoformatowe lustra i szklane okładziny ścienne. Klejenie pozwala uniknąć widocznych zaczepów, ale ściana musi być odpowiednio równa. Próba niwelowania kilku- czy kilkunastomilimetrowych odchyłek przypadkowo zwiększoną warstwą kleju prowadzi do nierównego podparcia. Przy dużej tafli może to powodować deformację obrazu w lustrze albo niekontrolowane naprężenia.

Podobny problem pojawia się przy szkle lakierowanym. Nie każdy klej jest neutralny dla warstwy dekoracyjnej. Preparat trzeba dobrać do konkretnego produktu, zamiast sięgać po przypadkowy klej montażowy.

Ukryte mocowanie warto wybrać wtedy, gdy estetyka rzeczywiście wymaga niewidocznych elementów, a warunki techniczne można kontrolować od przygotowania podłoża do zakończenia montażu. Nie jest to natomiast dobry sposób na ratowanie źle przygotowanej konstrukcji.

Przy zamawianiu dużej tafli największą oszczędnością często nie jest tańsze szkło, lecz uniknięcie ponownej produkcji. Pomiar należy więc wykonać dopiero po ustaleniu poziomów gotowych posadzek, grubości okładzin, położenia konstrukcji i sposobu montażu. Przy ciężkich elementach trzeba również zaplanować drogę wniesienia. Tafla może zmieścić się na ścianie, a jednocześnie nie przejść przez klatkę schodową albo nie obrócić się na półpiętrze.

Dodatkowe informacje na: https://www.petera-szklarstwo.pl

FAQ: duże tafle szkła i ich mocowanie

Czy grubsze szkło zawsze oznacza bezpieczniejszą konstrukcję?
Nie. Większa grubość zwiększa sztywność i zwykle możliwości przenoszenia określonych obciążeń, ale nie naprawi wadliwego mocowania. Tafla 15 mm zakotwiona w niewłaściwym podłożu może być gorszym rozwiązaniem niż cieńsze szkło zamontowane w prawidłowo zaprojektowanym systemie.

Ile waży duża szyba?
Orientacyjnie szkło ma masę około 2,5 kg na każdy 1 mm grubości i 1 m² powierzchni. Szkło 8 mm waży więc około 20 kg/m², 10 mm około 25 kg/m², 12 mm około 30 kg/m², a 15 mm około 37,5 kg/m². Do planowania transportu i montażu trzeba doliczyć również masę okuć.

Czy duże szkło można zamocować tylko do podłogi?
Czasami tak, ale zależy to od wysokości tafli, jej szerokości, grubości, rodzaju szkła, obciążeń i konkretnego systemu. Sam fakt, że profil „utrzyma szybę”, nie oznacza jeszcze, że jej górna krawędź nie będzie nadmiernie pracować. Dla wysokich tafli dodatkowa stabilizacja może znacząco poprawić sztywność.

Czy otwory pod uchwyty można wykonać już po zahartowaniu szkła?
Nie powinno się tego planować. Obróbkę mechaniczną — wiercenie otworów, wycięcia i szlifowanie — wykonuje się przed hartowaniem. Dlatego rozmieszczenie mocowań musi być ustalone na etapie pomiaru i produkcji.

Czy klejenie jest bezpieczniejsze od mocowania mechanicznego?
Nie ma takiej ogólnej zasady. Poprawnie zaprojektowane połączenie klejone może być bardzo trwałe, ale zależy od przygotowania powierzchni, rodzaju kleju, geometrii spoiny i warunków aplikacji. Mocowanie mechaniczne również może być bezpieczne albo wadliwe. O wyniku decyduje cały system, nie sama nazwa technologii.

Co jest najczęstszym problemem przy dużych taflach?
Pomiar wykonany zbyt wcześnie i założenie, że brakujące kilka milimetrów „zgubi się podczas montażu”. Przy szkle hartowanym możliwości korekty są minimalne. Nie można go później przyciąć tak jak płyty meblowej.

Czy każda ściana nadaje się do zamocowania ciężkiej tafli?
Nie. Inaczej projektuje się mocowanie do żelbetu, inaczej do cegły pełnej, pustaków, betonu komórkowego czy lekkiej zabudowy gipsowo-kartonowej. Szczególnie przy balustradach i konstrukcjach przenoszących obciążenia użytkowe nie wolno zakładać nośności podłoża bez jej sprawdzenia.

Pierwszą decyzją przy dużej tafli nie powinien być wybór grubości szkła ani koloru okuć. Najpierw trzeba ustalić, do czego rzeczywiście zostanie zamocowana konstrukcja i jakie obciążenia ma przenieść. Dopiero po sprawdzeniu podłoża, geometrii, wymiarów i możliwości zakotwienia można dobrać profil, rotule, klejenie oraz samo szkło. Najdroższy błąd powstaje wtedy, gdy kolejność jest odwrotna: szyba została już zamówiona, a dopiero na budowie ktoś zaczyna szukać sposobu, jak ją bezpiecznie zamontować.
