Parowozownie wachlarzowe i obrotnice kolejowe

Parowozownia wachlarzowa nie powstała po to, żeby efektownie wyglądać z lotu ptaka. Jej geometria rozwiązywała bardzo konkretny problem: jak na stosunkowo małej powierzchni skierować wiele parowozów do osobnych stanowisk, nie budując przed każdym z nich skomplikowanej drabinki rozjazdowej. Odpowiedzią była obrotnica kolejowa, ustawiona przed halą i połączona promieniście z torami prowadzącymi do poszczególnych stanowisk.

Układ był niezwykle skuteczny w epoce trakcji parowej. Pozwalał kierować lokomotywy do naprawy, postoju i obrządzania, a jednocześnie umożliwiał ich odwrócenie przed kolejną służbą. Miał jednak słaby punkt: kiedy obrotnica przestawała działać, dostęp do znacznej części hali również stawał się utrudniony albo niemożliwy. To właśnie dlatego przy ocenie dawnych parowozowni trzeba patrzeć nie tylko na ceglane hale, lecz także na długość pomostu obrotnicy, geometrię torów, rodzaj obsługiwanego taboru i przepustowość całego zaplecza.

Dlaczego parowozownia miała kształt wachlarza

W klasycznej parowozowni wachlarzowej tory postojowe nie biegną równolegle. Rozchodzą się promieniście od obrotnicy, a każde stanowisko hali jest ustawione pod odpowiednim kątem względem następnego. Lokomotywa wjeżdża najpierw na pomost obrotnicy, zostaje ustawiona w osi wybranego toru, a następnie zjeżdża bezpośrednio do hali.

Takie rozwiązanie miało dużą przewagę nad zespołem równoległych torów zakończonych rozjazdami: pozwalało zmieścić wiele stanowisk na krótkim odcinku terenu. Nie trzeba było zostawiać długiej strefy przed halą na całą drabinkę rozjazdową. W dużych węzłach różnica powierzchni była istotna, szczególnie tam, gdzie parowozownię należało wcisnąć pomiędzy tory główne, bocznice, warsztaty, zasieki węglowe i instalacje wodne.

Dobrze pokazuje to Jaworzyna Śląska. Zachowana tam parowozownia wachlarzowa z 1909 roku ma 19 stanowisk, a sama hala zajmuje około 2000 m². Przed nią znajduje się historyczna, nadal sprawna obrotnica z około 1920 roku. Nie jest to więc dekoracyjny dodatek do budynku. Bez niej pierwotny układ komunikacyjny parowozowni praktycznie traci sens.

Inny przykład daje Wolsztyn. W 1907 roku zbudowano tam czterostanowiskową halę postojową wraz z warsztatami i obrotnicą, a po 1909 roku halę powiększono do ośmiu stanowisk. To typowy mechanizm rozwoju zaplecza trakcyjnego: najpierw powstawała infrastruktura odpowiadająca aktualnemu ruchowi, później dokładano stanowiska, gdy wzrastała liczba obsługiwanych lokomotyw.

Wachlarz ma jednak cenę. Wszystkie albo prawie wszystkie drogi do hali zbiegają się w jednym urządzeniu. Przy dużym natężeniu manewrów obrotnica staje się wąskim gardłem. Dwie lokomotywy nie mogą jednocześnie korzystać z tego samego pomostu, a każda operacja wymaga:

• wjazdu lokomotywy na pomost,
• zatrzymania jej we właściwym miejscu,
• obrotu,
• dokładnego zgrania szyn obrotnicy z torem wyjazdowym,
• zabezpieczenia urządzenia,
• zjazdu pojazdu.

Przy kilku manewrach dziennie nie stanowiło to problemu. Przy intensywnej obsłudze kilkudziesięciu pojazdów zaczynały liczyć się minuty.

Układ wachlarzowy ma sens, gdy trzeba obsługiwać wiele lokomotyw na ograniczonym terenie, pojazdy regularnie wymagają odwracania, a większość stanowisk ma charakter ślepy. Jest znacznie mniej atrakcyjny dla współczesnego zaplecza obsługującego elektryczne zespoły trakcyjne lub długie składy, które lepiej kierować na tory przelotowe. Tam możliwość wjazdu jednym końcem i wyjazdu drugim jest zwykle cenniejsza niż oszczędność miejsca przed halą.

Obrotnica kolejowa: prosta zasada, bardzo mały margines błędu

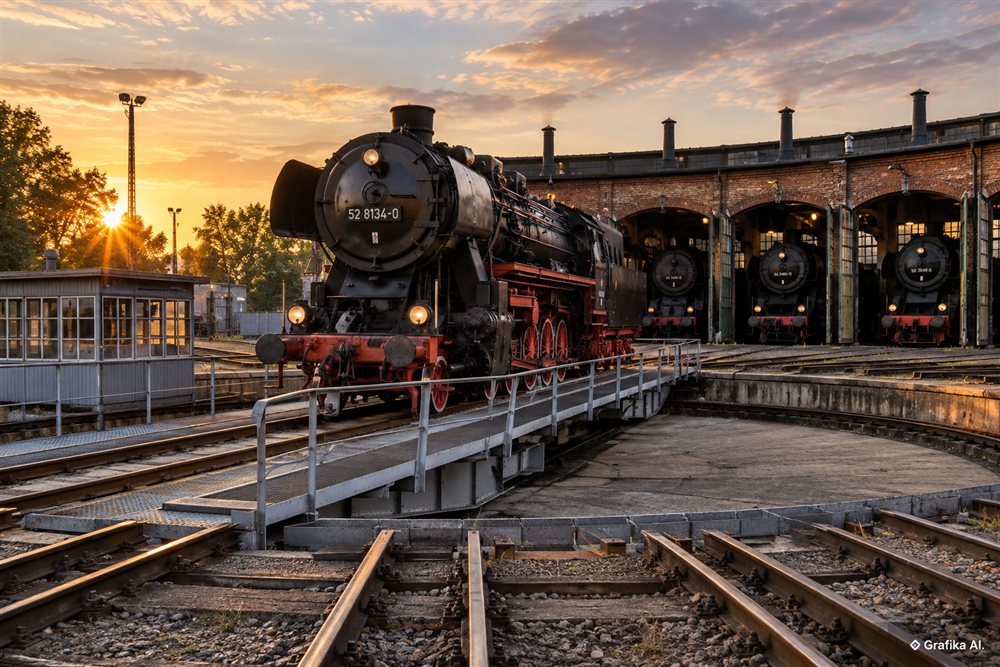

Najłatwiej wyobrazić sobie obrotnicę jako krótki odcinek toru położony na obracającym się moście. Pomost znajduje się w zagłębionej niecce, tradycyjnie nazywanej dołem obrotnicy. Konstrukcja obraca się wokół centralnego punktu, a jej końce mogą być podparte kołami poruszającymi się po okrężnej szynie.

Najważniejsza nie jest jednak sama możliwość obrotu. Problem zaczyna się przy zatrzymaniu urządzenia. Szyny na pomoście muszą znaleźć się dokładnie w osi szyn toru dojazdowego. Kilkucentymetrowa niedokładność, która w urządzeniu drogowym byłaby nieistotna, na kolei może uniemożliwić bezpieczny przejazd obrzeży kół przez połączenie.

Dlatego obrotnica wymaga systemu pozycjonowania i zabezpieczania pomostu przed niekontrolowanym ruchem podczas wjazdu lub zjazdu pojazdu.

Historyczne urządzenia nie zawsze miały napęd elektryczny. Pierwotna obrotnica zbudowana w Wolsztynie w 1907 roku miała średnicę 16,2 m i była obsługiwana ręcznie za pomocą korby. W ówczesnych warunkach nie było to rozwiązanie prymitywne. Przy dobrze wyważonym pomoście człowiek nie musiał pokonywać całego ciężaru lokomotywy, lecz przede wszystkim opory ruchu mechanizmu.

I właśnie wyważenie pojazdu na pomoście jest jednym z praktycznych szczegółów, o których łatwo zapomnieć. Lokomotywy nie ustawia się przypadkowo. Niewłaściwe położenie dużej masy względem punktu podparcia zwiększa obciążenia konstrukcji i opory obrotu.

Sama długość lokomotywy również nie wystarcza do stwierdzenia, czy urządzenie może ją bezpiecznie obsłużyć. Trzeba sprawdzić przynajmniej:

• długość użyteczną pomostu,
• rozstaw skrajnych osi pojazdu,
• całkowitą masę lokomotywy i tendra,
• rozkład nacisków,
• nośność konstrukcji mostu,
• dopuszczalne położenie pojazdu względem środka obrotu,
• wolną przestrzeń podczas obracania wystających części taboru.

To istotne szczególnie w przypadku późniejszych polskich parowozów. Przykładowo Ol49 ma długość 20 675 mm z tendrem, a sam parowóz w stanie roboczym waży ponad 83 tony. Pierwotna wolsztyńska obrotnica o średnicy 16,2 m powstawała w czasach znacznie mniejszych maszyn, między innymi pruskich tendrzaków. Pojawienie się dłuższego i cięższego taboru wymuszało więc dostosowywanie infrastruktury, a nie tylko zmianę rozkładu jazdy.

To podstawowa zasada przy modernizacji starego zaplecza: najpierw dobiera się urządzenie do taboru, a nie tabor do zabytkowego wymiaru obrotnicy. Wyjątkiem jest obiekt muzealny, w którym ograniczony zakres obsługiwanych pojazdów może być świadomym kompromisem.

Najbardziej irytująca cecha obrotnicy wychodzi na jaw zimą i przy zaniedbanym utrzymaniu. Zagłębiona niecka zbiera wodę, śnieg, lód, liście i zanieczyszczenia. Dochodzą korozja, zużycie rolek i łożysk, problemy z napędem oraz utrzymaniem właściwej geometrii toru. Konstrukcja może wyglądać solidnie, a mimo to przestać nadawać się do bezpiecznej pracy z taborem.

Dlatego przy ocenie starej obrotnicy pierwszym kryterium nie powinno być to, czy pomost się obraca. Ważniejsze jest, czy konstrukcja zachowuje geometrię pod obciążeniem i czy znana jest jej rzeczywista nośność.

Zachować, modernizować czy zastąpić układ wachlarzowy

Najtrudniejsza decyzja pojawia się wtedy, gdy dawna parowozownia ma nadal pracować, ale jej funkcja zmieniła się z typowo trakcyjnej na muzealną, warsztatową albo turystyczną. W takim przypadku bezrefleksyjne zachowanie każdego historycznego rozwiązania może być równie złym pomysłem jak jego całkowita likwidacja.

Jaworzyna Śląska pokazuje sytuację, w której zachowanie układu ma mocne uzasadnienie. Kompleks obejmuje nie tylko 19-stanowiskową halę i sprawną obrotnicę, ale również historyczny dźwig węglowy, piaskownię, warsztat, zapadnię i inne elementy dawnego zaplecza trakcyjnego. Obrotnica pozostaje częścią działającego układu, a nie pojedynczym eksponatem stojącym obok parkingu.

To ważna różnica. Przy obiekcie zabytkowym warto chronić przede wszystkim czytelność całego procesu technologicznego: lokomotywa przyjeżdża, przechodzi obrządzanie, może zostać obrócona, skierowana do hali, poddana naprawie i ponownie wyprowadzona na tor. Usunięcie obrotnicy z takiego zespołu przypomina pozostawienie hali fabrycznej po uprzednim wyrzuceniu maszyn produkcyjnych.

W obiekcie czysto użytkowym kryteria są inne. Jeśli planowana baza ma obsługiwać współczesne lokomotywy liniowe albo zespoły trakcyjne, trzeba policzyć rzeczywistą liczbę manewrów. Obrotnica ma sens, kiedy:

• istniejąca zabudowa wymusza promienisty układ torów,
• odwracanie pojazdów jest rzeczywiście potrzebne,
• powierzchnia działki ogranicza możliwość budowy długiej głowicy rozjazdowej,
• zachowanie historycznego charakteru obiektu ma znaczenie konserwatorskie lub muzealne.

Nie ma większego sensu budować jej od podstaw tylko dlatego, że stoi tam dawna hala wachlarzowa, jeśli nowy tabor można sprawniej obsłużyć na dwóch lub trzech torach przelotowych. Każdy manewr przez obrotnicę jest dodatkową operacją, wymaga czasu i uzależnia ruch od sprawności jednego urządzenia.

Szczególnie ryzykowne jest projektowanie modernizacji od strony budynku. Najpierw remontuje się dach, elewację i kanały rewizyjne, a dopiero później ktoś sprawdza, czy najdłuższa lokomotywa mieści się na obrotnicy i może przejść przez wszystkie łuki prowadzące do hali. Kolejność powinna być odwrotna.

Najpierw trzeba stworzyć kartę taboru, który rzeczywiście będzie obsługiwany. Dla każdego pojazdu wpisuje się długość, rozstaw osi skrajnych, masę, nacisk osi, minimalny promień łuku oraz skrajnię. Dopiero na tej podstawie ocenia się tory, obrotnicę i stanowiska hali.

W przypadku obiektu zabytkowego dochodzą uzgodnienia konserwatorskie i ograniczenia wynikające z zachowania oryginalnej konstrukcji. Wzmocnienie pomostu stalowymi elementami może zwiększyć nośność, ale jeśli wymaga zasadniczej przebudowy historycznego urządzenia, kompromis nie zawsze będzie akceptowalny. Czasem rozsądniejsze okazuje się ograniczenie listy dopuszczonych pojazdów.

Dla obiektu muzealnego to normalne. Dla czynnego zaplecza przewoźnika — już niekoniecznie.

FAQ

Po co obracano parowozy, skoro lokomotywa mogła jechać również do tyłu?
Mogła, ale dla wielu konstrukcji jazda kominem naprzód była korzystniejsza pod względem widoczności, dopuszczalnej prędkości i warunków pracy drużyny. Szczególnie parowozy z osobnym tendrem nie były projektowane z myślą o regularnej, szybkiej jeździe tendrem naprzód. Obrotnica pozwalała przygotować lokomotywę do właściwego kierunku kolejnej służby.

Czy każda parowozownia wachlarzowa potrzebuje obrotnicy?
W klasycznym układzie — praktycznie tak. To obrotnica łączy wspólny tor dojazdowy z promieniście rozchodzącymi się stanowiskami. Bez niej dostęp do hali wymagałby przebudowy układu torowego albo zastosowania innego urządzenia przestawczego.

Czy długość obrotnicy musi być większa od całkowitej długości lokomotywy?
Nie zawsze można sprowadzić sprawę do jednego wymiaru. Decydują m.in. rozstaw skrajnych osi, dopuszczone nawisy pojazdu, położenie środka ciężkości, geometria niecki i nośność mostu. Dlatego przy dopuszczaniu konkretnego typu taboru potrzebna jest analiza dokumentacji urządzenia i pojazdu, a nie pomiar „na oko”.

Co najczęściej ogranicza użytkowanie starej obrotnicy?
Nie sam napęd, lecz stan konstrukcji mostu, łożyskowania, toru okrężnego, odwodnienia, elementów ryglujących oraz brak aktualnej informacji o dopuszczalnym obciążeniu. Urządzenie może obracać się bez problemu na pusto, a zachowywać się zupełnie inaczej po wjeździe ciężkiej lokomotywy.

Czy parowozownia wachlarzowa jest dobrym rozwiązaniem dla współczesnego zaplecza kolejowego?
Tylko w określonych warunkach. Dla krótkich lokomotyw i obiektu o ograniczonej powierzchni może nadal działać bardzo dobrze. Przy długich zespołach trakcyjnych zwykle korzystniejsze są hale z torami przelotowymi, bo ograniczają liczbę manewrów i nie tworzą pojedynczego punktu awarii w postaci obrotnicy.

Jeżeli trzeba ocenić starą parowozownię do dalszego użytkowania, nie należy zaczynać od remontu hali. Pierwszy krok to zestawienie parametrów największego i najcięższego pojazdu, który ma tam wjeżdżać, z długością, geometrią i udokumentowaną nośnością obrotnicy. Jeżeli te wartości się nie zgadzają, nowa posadzka, odrestaurowana cegła i wyremontowane bramy nie rozwiążą podstawowego problemu funkcjonalnego.
